HDS-I Handheld DSO s izolací kanálu

Přečtěte si hodnotu jasně na slunci přes polovinu odrazu LCD + 2 v 1 (DSO + multimetr) + s dobrým ISOLATION mezi kanály + Funkce automatického měřítka + FFT funkce + 20 skupinových automatických možností měření + Šířka pásma: 20MHz + USB přenos dat podporován + Li-ion baterie + ...

Odeslat dotaz

Chat teď

Představení produktu

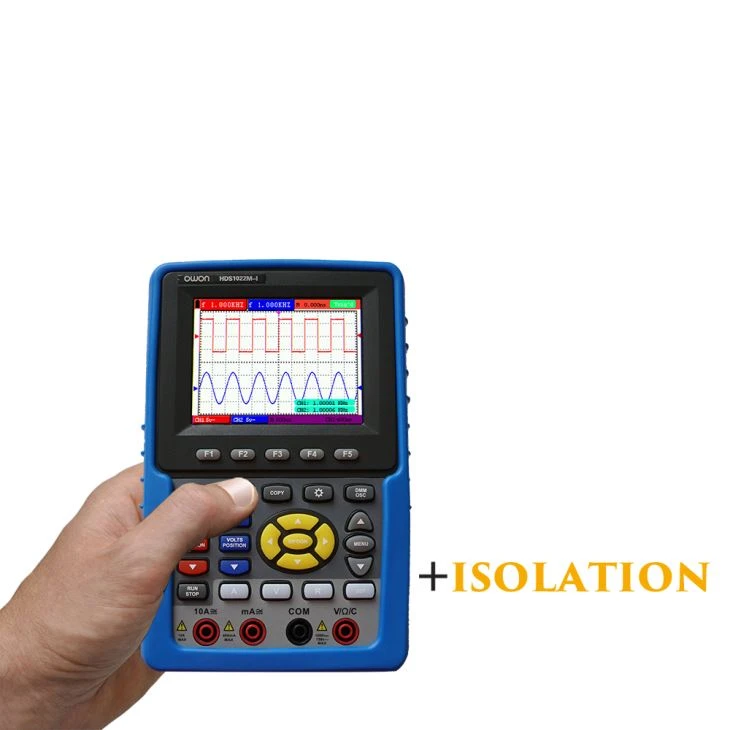

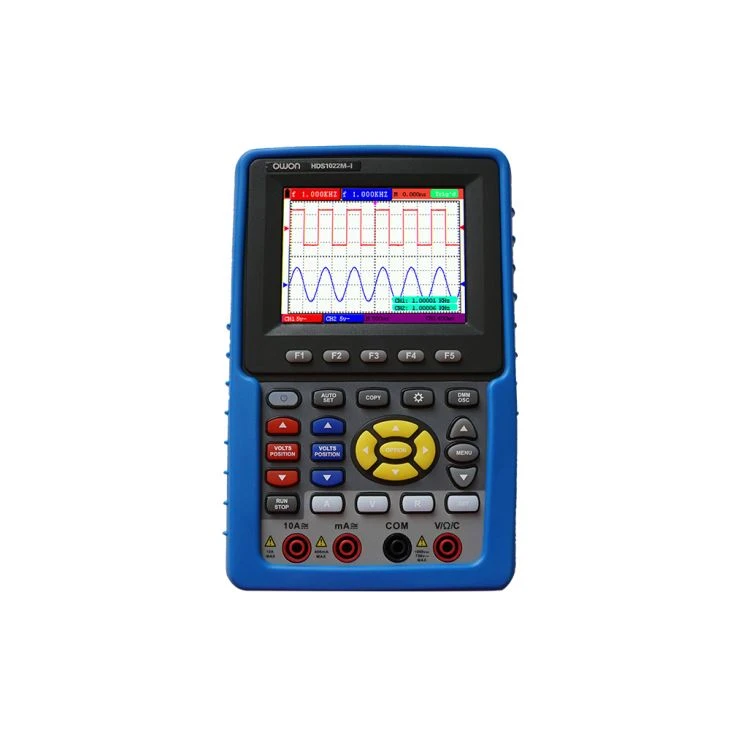

HDS-I Handheld DSO s izolací kanálu

Číst hodnotu jasně na slunci přes polovinu odrazu LCD + 2 v 1 (DSO + multimetr)
+ s dobrou izolací mezi kanály
+ Funkce automatického měřítka
+ Funkce FFT
+ 20 skupin automatických možností měření
+ Šířka pásma: 20 MHz
+ Podporováno přenos dat USB
+ Nabíjecí lithium-iontová baterie
+ Nově podporovaný SCPI multimetru

Model číslo.	Kanál	Šířka pásma	Vzorkovací frekvence
HDS1022M-I	2 (izolace kanálu)	20MHz	100MS / s

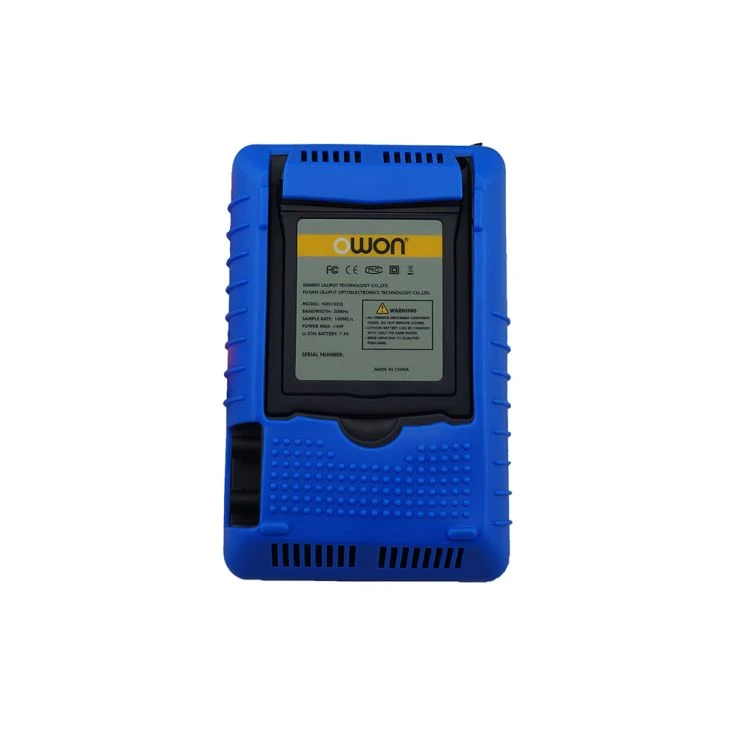

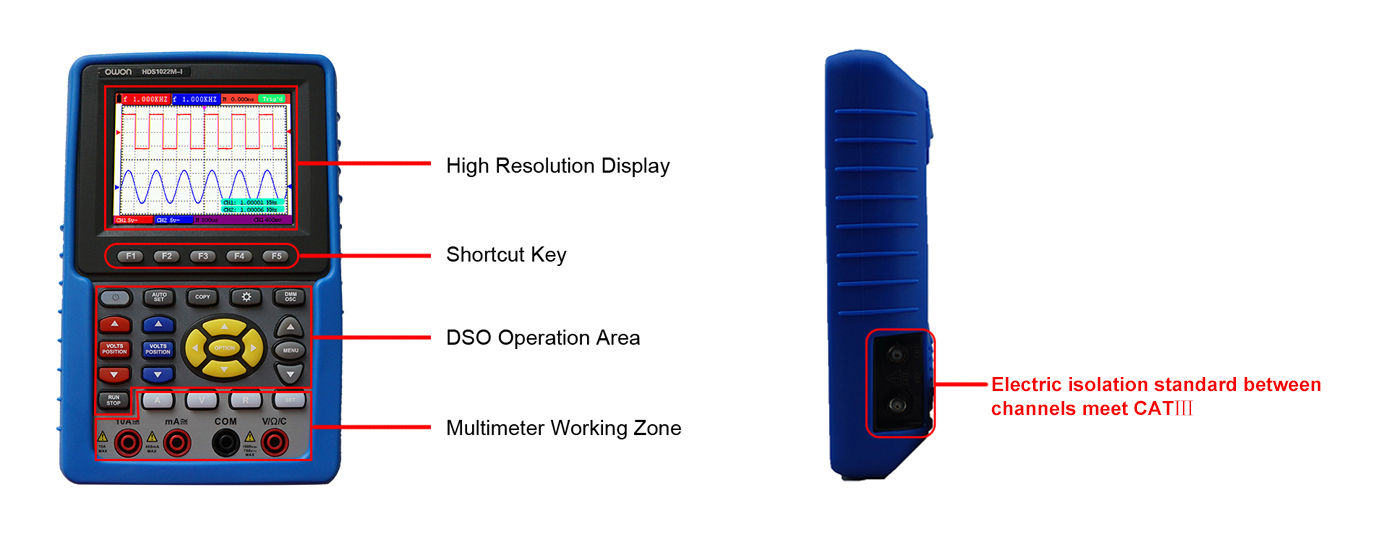

Přední a boční pohled

Hodnotu jasně přečtěte na slunci přes LCD poloviční odraz

1. Stanice 2 v 1

Osciloskop + 3/3/4 číselný multimetr + FFT spektrální analyzátor.

2. Funkce automatického měřítka

Během stavu automatického měření se osciloskop přepne na konkrétní měřicí režim, vertikální měřítko a časovou základnu podle typu, amplitudy a frekvence vstupního signálu.

3. Nastavitelná citlivost spouštění

Během stavu automatického měření se osciloskop přepne na konkrétní měřicí režim, vertikální měřítko a časovou základnu podle typu, amplitudy a frekvence vstupního signálu.

4. Alternativní spouštěcí funkce

Alternativní spouštěcí funkce digitálního osciloskopu OWON HDS podporuje 2 simultánní testy signálu, což zvyšuje efektivitu práce.

Modelka		HDS1022M-I
Šířka pásma		20MHz
Vzorkovací frekvence		100MS / s
Délka záznamu		6K bodů
Kanál		duální, izolovaná zem 1000: 1
Zobrazit		3.7 "barevný TFT LCD, 640 x 480 pixelů
Horizontální měřítko (s / div)		5ns / div - 100s / div, krok o 1 - 2 - 5
Vertikální citlivost		5mV / div - 5V / div (při vstupu)
Vertikální rozlišení		8 bitů
Režim spouštění		Auto, Normální a Jeden
Waveform Math		+, -, *, /, FFT, invert
Komunikační rozhraní		Hostitele USB a zařízení USB
baterie		vestavěná Li-ion baterie, 7.4V / 3500mAh
Rozměry (W / H / D)		113 x 180 x 40 mm
Hmotnost		645.00g

Specifikace multimetru
Úplné čtení	3 (3/4) číslice (max. Počet 4000)	Dioda	0V - 1,5V
Vstupní impedance	10 MΩ	Test zapnutí / vypnutí	<50 (±="" 30)="">
Napětí	VDC: 400mV, 4V, 400V, 1000V: ± (1% ± 1 číslice); max vstup: DC 1000V VAC: 4V, 40V, 400V: ± (1% ± 3 číslice), Frekvence: 40Hz - 400Hz; max vstup: AC 750 V (virtuální hodnota)
Aktuální	DCA: 40mA, 400mA: ± (1,5% ± 1 číslice), 10A: ± (3% ± 3 číslice) ACA: 40 mA: ± (1,5% ± 3 číslice); 400 mA: ± (2 ± 1 číslice); 10A: ± (3% ± 3 číslice)
Impedance	400 Ω: ± (1% ± 3 číslice); 4KΩ / 40KΩ / 400KΩ / 4MΩ: ± (1% ± 1 číslice); 40MΩ: ± (1,50% ± 3 číslice)
Kapacita	51,2nF - 100uF: ± (3% ± 3 číslice)
