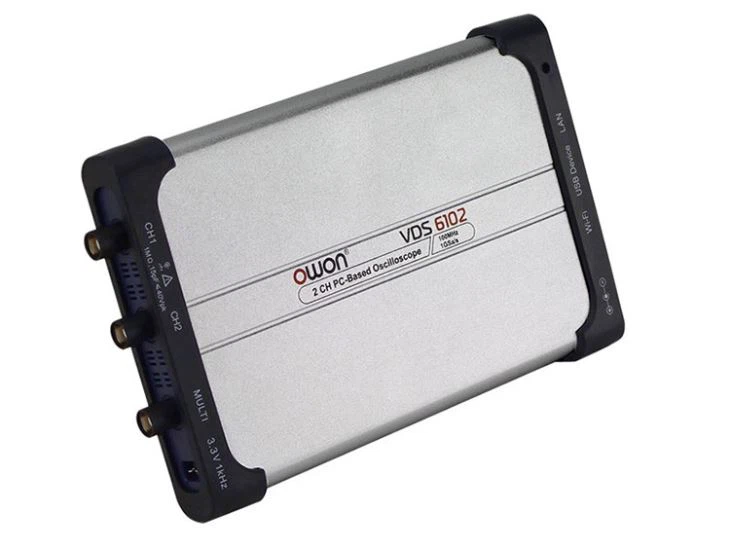

2CH PC osciloskop řady VDS6000



Virtuální osciloskop PC řady VDS6000, ultratenký a lehký nástroj, usnadňuje cestování. Poskytuje nejen bezdrátový přenos, který vám přináší neomezené možnosti, ale má také vynikající výkon. Díky šířce pásma 150 MHz, vzorkovací frekvenci 1GSa/s a hloubce uložení bodů 10M může tento virtuální osciloskop splnit vaše požadavky na vysoký výkon. Kromě toho má také 12-bitovou nebo 14-bitovou vysokou přesnost, což vám umožňuje získat přesnější data měření. Čeká na vás mnohem více úžasných funkcí, tak se na to pojďme podívat blíže.













TVirtuální osciloskop pro PC řady VDS6000 je ultratenký a lehký, snadno se přenáší a poskytuje pohodlný nástroj pro vaše cesty. Již nejste omezeni polohou, můžete snadno měřit a testovat, kdekoli potřebujete.



Virtuální osciloskopy PC řady VDS6000 poskytují 12-bitové a14-bitový hardware ADC, jehož přesnost měření je16krát a 64krátu běžných osciloskopů. To znamená tebezískat vyšší přesnost a rozlišenínež u tradičního osciloskopu. I pro stejný tvar vlny, při desetinásobném zvětšení, 8-bitový osciloskop a 14-bitový osciloskop představují různé detaily, což vám poskytuje bohatší a přesnější analýzu signálu.

























Podporuje sekundární vývoj pro více platforem a zároveň poskytuje kompatibilitu sstandardní protokol SCPIpro interoperabilitu s jinými zařízeními. Navíc jekompatibilní s LabVIEW, což usnadňuje integraci pro získávání dat a kontrolu.

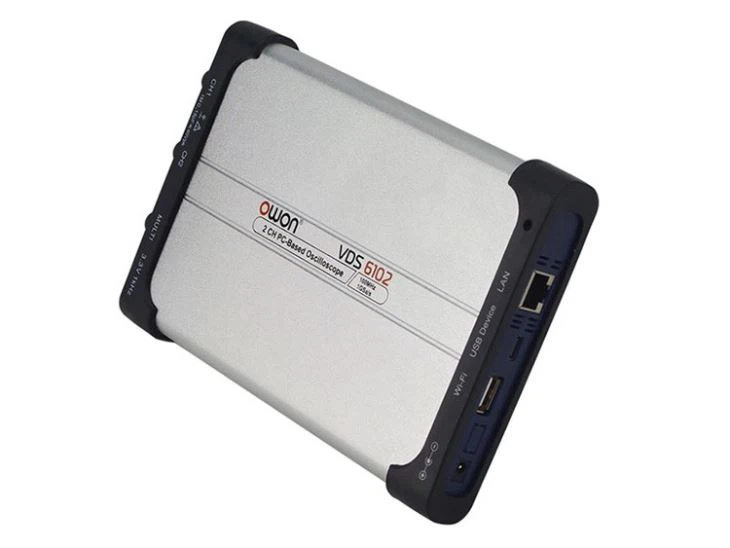

Virtuální osciloskop pro PC řady VDS6000přijímá USB Type-Crozhraní pro realizaci plug-and-play, takže je extrémně snadné a praktické. Není potřeba žádný těžkopádný instalátor nebo nastavení, stačí jej zapojit a ihned začít používat. Kromě toho také podporuje mobilní napájení, což vám umožní získat energii, kdekoli ji potřebujete, a udržet vaše měření v chodu.



























Jeden přístroj má schopnost generovat a získávat křivky současně.

To znamená, že jeden nástroj můžeoba vytvářejí (generují) a zachycují (získávají) průběhyzároveň nabízí efektivní a všestranné možnosti testování a analýzy křivek.



















ThePC software umožňuje uložit průběhypro pohodlné prohlížení.

Pomocí této funkce můžete použít počítačový software k ukládání dat o průběhu, díky čemuž jsou snadno přístupné a viditelné pro analýzu nebo budoucí použití. Zjednodušuje proces správy a kontroly dat křivek shromážděných přístrojem.



















Modelka		VDS6102		VDS6102A
šířku pásma		100 MHz		100 MHz
kanál		2CH rozsah + 1CH FG
Vzorkovací frekvence		Max 1GSa/s
Čas vzestupu		Menší nebo rovno 3,5 ns
Horizontální měřítko		5ns/div-100s/div,krok za 1-2-5
Režim vzorkování		vzorek, detekce vrcholu, průměr
Délka záznamu		10M
Vstupní spojka		DC, AC, zem
Vstupní impedance		1 MΩ ± 2 %, paralelně s 15 pF ± 5 pF
Vertikální citlivost		2 mV/div-5V/div
Vertikální rozlišení (A/D		8 bitů		14 bitů
Maximální vstupní napětí		40 V (DC + AC špička)
Faktor útlumu sondy		1X,10X,100X,1000X
Izolace kanálu		50 Hz: 100: 1,10 MHz: 40: 1
Interpolace		Sin(x)/x
Vertikální rozsah		±2 V (2 mV/dílek – 50 mV/dílek); ±20 V (100 mV/dílek – 500 m V/dílek); ±40 V (1 V/díl – 5 V/dílek)
Odezva LF (AC, -3dB)		Větší nebo rovno 5 Hz (na vstupu, AC vazba, -3dB)
Typ spouště		hrana, video, sklon, puls
Frekvence čáry/pole (video)		podporované standardy: vysílací systémy NTSC, PAL a SECAM
Režim spouštění		auto, normální, single
Lissajousova postava	Šířka pásma	plnou šířku pásma
	Fázový rozdíl	±3 stupně
Automatické měření		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - Povinnost
Komunikační rozhraní		USB (Typ-c);LAN, WiFi (volitelné)
Spotřeba energie		Menší nebo rovno 8W
Rozměry (Š × V × H)		190 mm × 120 mm × 18 mm
Hmotnost zařízení		≈0,38 kg



Generátor funkcí
Standardní průběhy	Sinus ({{0}},1 Hz - 5 MHz), čtverec (0,1 Hz-200 kHz), rampa (1 Hz-10 kHz), pulz (1 Hz) -10 kHz）
Frekvenční výstup	5 MHz
Vzorkovací frekvence	25 mil. Sa/s
Kanál	1
Vertikální rozlišení	10 bitů
Amplitudový rozsah	10 mVpp - 5Vpp
Rozsah DC offsetu (AC+DC)	±2.5V
Výstupní impedance	50 Ω (typické)
