Co je modulace IQ?
IQ modulace je technika modulace signálu široce používaná v moderních komunikačních systémech, včetně bezdrátové komunikace, přenosu optických vláken a radarových systémů. Dosahuje efektivního přenosu komplexních dat rozkladem signálu na soufázové (I) a kvadraturní (Q) složky, což umožňuje přesnou kontrolu nad amplitudou a fází signálu. Tato technika nabízí významné výhody v účinnosti přenosu a odolnosti proti rušení a slouží jako základní technologie v mnoha komunikačních systémech.
Základní principy modulace IQ
IQ modulacepředstavuje signál využívající dvě ortogonální složky, známé jako složka I a složka Q. Modulací těchto dvou složek odděleně je možné přesně řídit jak amplitudu, tak fázi signálu. Tato modulační metoda využívá koncept komplexních čísel, nahlíží na signál jako na bod v komplexní rovině, který může efektivně reprezentovat komplexní variace signálu.
1.1 Součásti ve fázi (I) a kvadraturní (Q).
Součást ve fázi (součást I):Část signálu, která je ve fázi s nosnou vlnou, představující skutečnou část signálu.
Kvadraturní složka (složka Q):Část signálu, která je ortogonální k nosné vlně, představující imaginární část signálu.
1.2 Reprezentace komplexního čísla

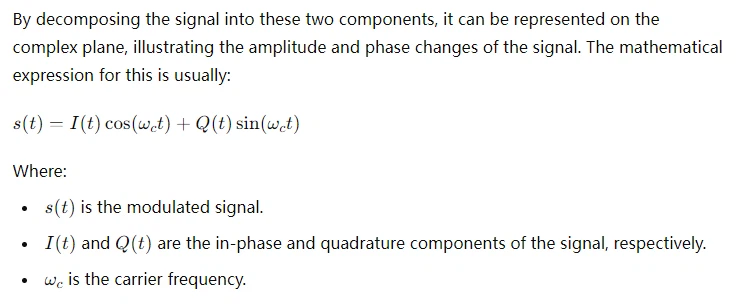

Kde jjj je pomyslná jednotka. Tato reprezentace umožňuje řízení fáze i amplitudy signálu úpravou hodnot I a Q, což umožňuje složitější modulační schémata.
1.3 Vektorové znázornění
IQ modulaci lze také znázornit pomocí vektorové reprezentace, kde signál odpovídá vektoru na komplexní rovině. Délka vektoru představuje amplitudu signálu a úhel představuje fázi signálu.
Typy modulace IQ
Flexibilita modulace IQ umožňuje různá modulační schémata, která uspokojí různé komunikační potřeby. Zde jsou některé běžné typy modulace IQ:
2.1 klíčování amplitudového posunu (ASK)
ASK je jednoduchá modulační metoda, která mění amplitudu signálu pro přenos dat. V modulaci IQ lze tuto změnu realizovat úpravou amplitud složek I a Q. Jednoduchou formou ASK je Binary Amplitude Shift Keying (BASK), kde dva stavy signálu odpovídají dvěma různým amplitudám.
2.2 klíčování s fázovým posunem (PSK)
PSK moduluje fázi signálu, aby reprezentoval informaci. V modulaci IQ toho lze dosáhnout současným nastavením složek I a Q. Mezi běžné typy PSK patří binární klíčování s fázovým posunem (BPSK) a klíčování s kvadraturním fázovým posunem (QPSK). QPSK používá k přenosu dat čtyři různé fázové stavy, což umožňuje vyšší datové rychlosti v rámci stejné šířky pásma.
2.3 Kvadraturní amplitudová modulace (QAM)
QAM kombinuje amplitudovou i fázovou modulaci pro dosažení efektivnějšího přenosu dat. Současným nastavením amplitud I a Q může QAM přenášet více informací v omezené šířce pásma. Tato technologie se běžně používá ve vysokorychlostní komunikaci, jako jsou standardy DSL a Wi-Fi.
2.4 Klíčování s frekvenčním posunem (FSK)
FSK moduluje frekvenci nosné tak, aby reprezentovala různé stavy digitálního signálu. IQ modulace může realizovat složitější frekvenční převody, jako je Minimum Shift Keying (MSK), široce používané v rádiové komunikaci.
